URB系列爆沖擊波吹灰器系統介紹

URB系列熱爆沖擊波吹灰器系統由兩大部分組成：一.沖擊波吹灰清掃系統；二.智能電器中央控制系統

                                                               吹灰器布置原理圖

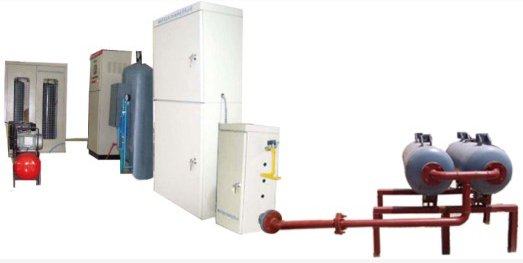

一、沖擊波吹灰清掃系統：包括1、壓縮空氣流量控制柜；2、乙炔供氣柜；3、混合氣分配拒；4、氣體混合點火拒；5、熱爆沖擊波發生罐；6、沖擊波噴管；7、穿墻套管
    1、壓縮空氣流量控制柜：整個系統中僅配置一個。壓縮空氣保持設定的壓力和設定的流量，有利于穩定控制與乙炔氣體的混合比例，確保設定的吹灰強度。

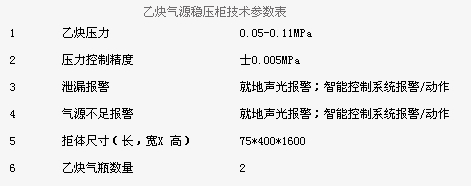

    2、乙炔供氣柜：整個系統中僅配置一個。兩個乙炔氣瓶互為備用，更換方便。乙炔保持設定的壓力和流量，有利于穩定控制與空氣的混合比例，確保設定的吹灰強度。柜內設有監控和執行元件，具有防回火、防泄漏和氣源不足報警、自動停止氣源供應和吹灰作業等功能。

    3、混合氣分配柜（我司專利產品）：整個系統中根據噴口多少，配置1-多個。模塊式分配單元，可根據吹灰口分布數量靈活布置。一旦分配柜內發生泄漏，拒內的執行元件會立即切斷該回路工作。

     4、氣體混合點火柜：根據吹灰口分布數量和位置靈活布置，一般二個噴口共用一個柜，也可與混合氣分配拒配套。采用獨特的結構設計、編程計使氣體混合比例可根據不同吹灰強度要求設定。設有點火器、繼電保護裝置、乙炔泄漏報警器、回火檢測器、接線盒、雙電磁閥、混合器。乙炔和空氣在混合器內充分混合點燃，減少回火、析炭可能。具有回火報警、乙炔氣體泄漏報警功能，一旦發生回火或泄漏，拒內的執行元件與乙炔分配柜內執行元件會立即切斷該回路乙炔供應并停止吹灰作業，大大提高安全性。獨特的設計技術，使得乙炔/空氣混合更充分，單位氣體產生的沖擊波能量更大；乙炔/空氣工作壓力大大降低，滿足不同客戶空氣壓力不足的需要。出廠前已調試完畢，無需現場調試：無需流量控制、壓力控制，解決了以往點火系統現場組裝、調試復雜問題。

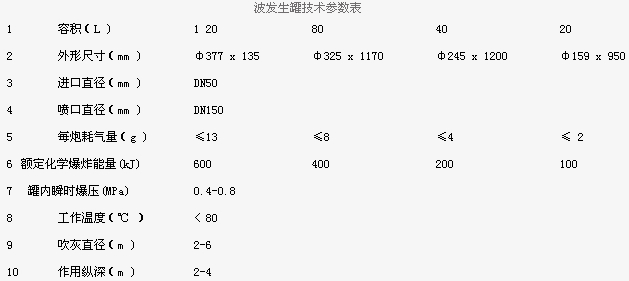

    5 、熱爆沖擊波發生罐：熱爆沖擊波發生罐的容積以及混合氣在其中的混合程度，傳播速度直接影響沖擊波的強度和高溫氣流的大小。URB 系列       熱爆沖擊波發生罐采用渦流技術有效提高混合氣體的混合度。

    6 、沖擊波噴管：針對鍋爐熱交換面溫度、結構、煙氣成份、積灰程度不同，噴口材料與形狀也不同。
    7 、穿墻套管：消除沖擊波噴管對鍋爐墻體震動的影響。
  二、智能中央控制系統：
  智能中央控制系統在鍋爐吹灰系統中占有很重要的地位，它控制整個吹灰系統安全可靠地運行。包括可編程邏輯控制器（PLC）、觸摸屏（上位機）、繼電保護等裝置。具體功能和特點如下：
  1、系統可按照鍋爐積灰狀況編制最優的吹灰工藝，自由設定吹灰強度、吹灰次數）并可根據客戶具體要求實現自動或遙控（D CS ）按程序完成全部部位吹灰；就地操作實現某個部位的吹灰，其編程或改寫靈活方便。
  2、系統配置運行狀態顯示、故障報警、聯鎖保護等功能，抗干擾能力強、壽命長。
  3、通過軟件程序設計和硬件配置，實行閉環控制，極大地提高整個吹灰系統的可靠性和安全性。
  4、系統監控燃氣壓力、空氣壓力，閥門開關狀態、配電電路、燃氣泄漏、點火狀態、回火等，故障報警時能給出具體故障代碼，顯示故障點位置。
  5、可以實現中文面板顯示和設定，通過人機界面顯示吹灰流程，模擬整個吹灰過程。
  6、預留通訊接口，可以直接與上位計算機或DCS 控制系統聯網和通訊。
